改變內部結構對蒸汽穿透效果的影響從結果中選取檢測結果指示卡變色程度在 1~ 11 的實驗組，從每個管腔 PCD 的 PTFE 軟管開口處 向內塞入直徑 0.7 mm，與管腔長度相同的實心 PT? FE 材質塑料線后并固定。

之后水平放入壓力蒸汽 滅菌抗力檢測器的滅菌艙內相近位置。設定滅菌 條件與該實驗組數據相同。程序運行完畢后，取出 管腔 PCD 內的化學指示卡，觀察其變色情況并按 PCD編號記錄。比對方法采用描述性分析與Mann? Whitney U測試。

滅菌效果

評為方便實驗結果的描 述、實驗數據的分析，本實驗采用數字量化化學指 示卡的變色程度：?jiǎn)蝹€(gè)指示色塊未變色時計為0，單個指示色塊發生變色但變色程度不明顯時記為 1，

單個指示色塊發生明顯變色但變色程度未達到終 點色時計為2，單個指示色塊變色徹底時計為3。同 一指示卡上的4個指示色塊的數值累計相加作為該 指示卡的最終數值。

如：當一張經處理的化學指示 卡上第一色塊變色完全，第二色塊發生明顯變色， 第三、四色塊未變色，則第一色塊計為 3，第二色塊 計為 2，第三、四色塊均計為 0，4個色塊的數值累計 相加為5，即該化學指示卡的變色程度計為5（圖2）。

以此類推。將所有可能出現的變色情況，由數字0~ 12表示，共分為13個變色等級。

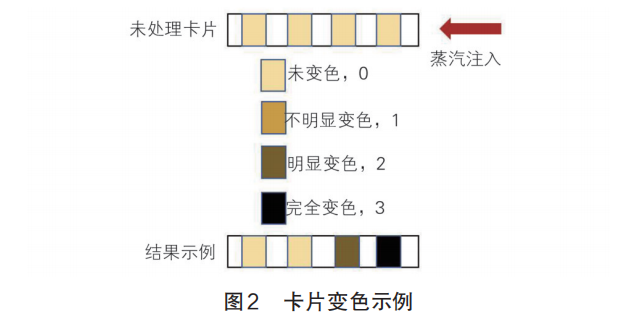

 卡片由 4個指示物色塊組成；隨蒸汽穿透程度不同將發生相應變 色反應，終點變色為黑色；本研究中將變色分為 4 種情況量化計 分，圖中下方示例累計計分為3+2+0+0=5。

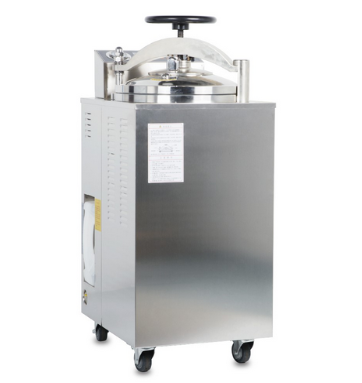

  上海博迅YXQ-50A立式壓力蒸汽滅菌器
